私たちは、部分放電開始電圧の測定方法とその重要性について深く掘り下げていきます。このテーマは、高電圧機器や絶縁材料の信頼性を確保するために欠かせないものです。部分放電は、絶縁体内部で発生しうる現象であり、早期に検出することが設備の長寿命化につながります。
本記事では、部分放電開始電圧を正確に測定するための手法と、その結果がどのように実際の運用やメンテナンスに影響を与えるかを解説します。またこの測定によって得られるデータが、トラブルシューティングやリスク管理においてどれほど重要であるかも考察します。あなたは自分の設備が最適な状態で運用されているかどうか気になりませんか？
部分放電開始電圧とは何か

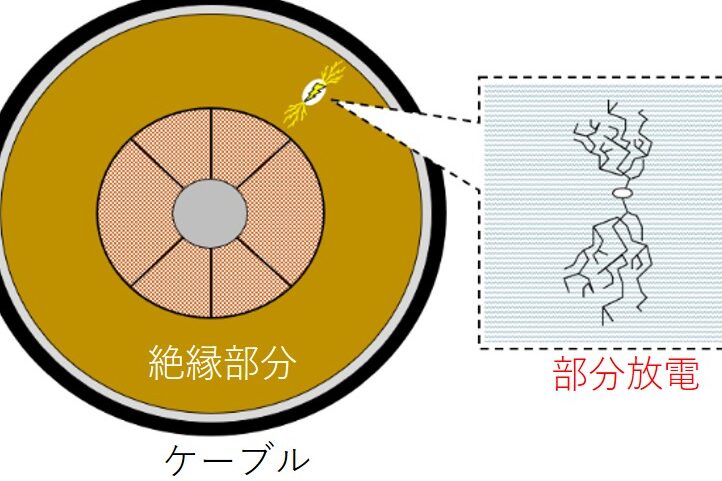

部分放電開始電圧とは、絶縁体や機器が部分放電を開始するために必要な最小の電圧レベルを指します。この値は、特に高電圧機器や絶縁システムの性能評価において非常に重要です。部分放電は、絶縁体内で発生する局所的なアーク現象であり、これが繰り返されることで材料の劣化や故障を引き起こす可能性があります。そのため、部品や設備の安全性と信頼性を確保するためには、この測定が不可欠です。
部分放電開始電圧の重要性
- 耐久性評価: 部分放電開始電圧は、絶縁体の長期的な耐久性と信頼性を示す重要な指標です。
- 故障予測: この値が低下すると、将来的な絶縁破壊や故障のリスクが高まります。
- 設計基準: 高い部分放電開始電圧は、新しい技術や材料開発に対する設計基準として利用されます。
このように、部分放電開始電圧は単なる数値ではなく、高度な技術と安全基準に直結しています。私たちは、この情報をもとに適切な管理方法と維持戦略を策定しながら、安全かつ効率的な運用を目指すべきです。
測定方法の概要と手順
には、部分放電開始電圧を正確に評価するための明確なプロセスが含まれています。この測定は、高電圧機器や絶縁体の性能を理解し、信頼性を保証するために不可欠です。以下では、一般的な測定手順と必要な機器について詳しく説明します。
測定手順
- 準備作業: 測定対象となる設備または絶縁体を選択し、適切な環境条件（温度や湿度）を整えます。また、安全対策として、その周囲の物品や人員を確認し、不必要な影響がないことを確認します。
- 機器の設置: 部分放電測定装置（例：部分放電検出器）を正しく接続します。この段階で、測定機器が正常に動作しているかどうかもチェックすることが重要です。
- 電圧印加: 設備に対して徐々に電圧を上昇させます。通常、この過程では数分から数時間かけて行います。目標は、部分放電活動が発生するまでに至る最小限の電圧レベルです。
- データ収集: 部分放電が観察される際、その瞬間のデータ（例えば、発生したパルス数や持続時間など）を記録します。この情報は後日分析する際に非常に有用です。
- 結果解析: 収集したデータから部分放電開始電圧値を算出し、それと他の基準値との比較によって評価します。必要であれば繰り返しテストも行い、一貫性と信頼性を確認します。
必要な機器
- 部分放電検出器
- 高圧源
- 絶縁抵抗計
- データロガー
これらのステップと機器は、我々が求める精度ある「部分放電開始電圧」を把握するためには不可欠です。特に高い信頼性基準が求められる場面では、このプロセス全体へ細心の注意を払うことが重要となります。
部分放電の影響とその重要性
部分放電は、絶縁体や高電圧機器の性能に深刻な影響を与える可能性があります。この現象は、内部または外部の異常によって引き起こされる局所的な放電であり、その結果としてデバイスの劣化や故障につながることが多いです。したがって、部分放電開始電圧を正確に測定することは、その影響を理解し、適切な対策を講じるために不可欠です。
まず、部分放電が発生すると、絶縁体内部で微細な損傷が進行し、それが蓄積されて最終的には重大な故障につながる可能性があります。このプロセスは通常目には見えず、初期段階では特定するのが難しいため、高度な監視と分析が求められます。また、高電圧機器の場合、このような劣化は全体的な信頼性や安全性にも直接影響します。
部分放電による主な影響
- 絶縁劣化: 部分放電によって引き起こされる局所的な加熱や化学変化により、絶縁材料が時間と共に劣化します。
- 設備の寿命短縮: 継続的な部分放電活動は、機器全体の寿命を大幅に短くする要因となります。
- メンテナンスコスト増加: 故障や劣化によって計画外のメンテナンスや修理が必要になる場合、そのコストも無視できません。
重要性
これらの理由から、私たちは部分放電開始電圧を正確に評価し、その測定結果から得られる情報を基に適切な管理策を講じる必要があります。具体的には、
- リスク評価: 定期的に測定することで潜在的なリスクを早期に発見できます。
- 予防措置: 測定結果から導かれる知見で設備への予防措置（例えば冷却装置の改善など）を実施できます。
- 規制遵守: 業界標準や規則への適合も重要であり、安全基準遵守の観点でも有益です。
このように、「部分放電開始電圧」の正確な測定とその解析は、高品質かつ信頼性ある運用環境づくりには欠かせない要素と言えます。
正確な測定のための注意点
部分放電開始電圧を正確に測定するためには、いくつかの注意点があります。これらのポイントを考慮することで、測定結果がより信頼性の高いものとなり、実際の運用環境でのリスク評価や予防措置に役立ちます。
測定環境の整備
まず、測定を行う環境は非常に重要です。温度や湿度は絶縁体の特性に影響を与えるため、
- 一定した温度: 温度変化が少ない場所で測定を行うことが望ましいです。
- 湿度管理: 高湿度環境では絶縁材料が劣化しやすいため、適切な湿度管理が必要です。
- 振動と騒音: 外部からの干渉を最小限に抑えた静かな環境で行うことも大切です。
機器と手法の選択
次に使用する機器や手法についても慎重に選ぶ必要があります。適切な装置は部分放電開始電圧を正確に捉えるためには欠かせません。具体的には以下のような点に注意しましょう：
- キャリブレーション: 測定機器は事前にキャリブレーションされているべきです。
- 適合性: 測定対象によって異なる要求事項を満たす機器を選ぶことが求められます。
- データ記録: 得られたデータは正確かつ詳細に記録し分析できるシステムであることが理想的です。
安全対策
Safety measures are paramount when measuring high voltages. We must ensure that all personnel involved in the measurement process are aware of safety protocols to avoid accidents or injuries.
- PPE (Personal Protective Equipment): 必要な保護具（手袋、ヘルメットなど）を着用します。
- Energized Equipment Procedures: 機器が通電している場合、安全な取り扱い方法について徹底した教育と訓練を受けることが不可欠です。
- Anomaly Reporting:: Any anomalies detected during the measurement should be reported immediately for further investigation.
This careful attention to measurement conditions, equipment selection, and safety protocols allows us to obtain reliable data on 部分放電開始電圧, which is crucial for understanding potential risks and implementing effective preventive measures.
関連する規格と基準について
部分放電開始電圧の測定において、関連する規格と基準は非常に重要です。これらの規格は、測定プロセスの信頼性を確保し、国際的な互換性を持たせるための指針となります。正確な測定を行うためには、業界で認められた基準に従うことが必要です。
国際規格
いくつかの国際規格が部分放電に関する測定方法を詳細に説明しています。例えば：
- IEC 60270: 国際電気標準会議（IEC）が制定したこの規格は、高電圧機器における部分放電の測定手法を示しています。
- IEEE 400: このガイドラインは、絶縁体内の部分放電を評価するための技術的なフレームワーク提供します。
国内基準
私たちが活動している地域や国にも特有の基準があります。日本の場合、以下が挙げられます：
- JIS C 1302: 日本工業規格による、この標準では高圧ケーブルや機器で発生する部分放電について具体的な要求事項が記載されています。
- KEMA-KEITHLEY: 部分放電試験用機器として広く使用されているこの基準も重要です。
上記のような規格や基準を遵守することで、私たちはより正確で一貫性のあるデータを得ることができ、その結果として部分放電開始電圧について深く理解し、安全対策や運用改善につなげることが可能になります。
| 規格名 | 概要 |
|---|---|
| IEC 60270 | 高電圧機器における部分放電測定手法について示す国際標準。 |
| 絶縁体内の部分放電評価技術フレームワーク提供ガイドライン。 | |
| 日本工業規格による高圧ケーブル等で発生する部分放電への要求事項。 | |
| KEMA-KEITHLEY | 部分放 discharge 試験用機器として広く使用されている基準 。 |
