橋は私たちの生活に欠かせない重要な構造物です。様々な場所で目にする橋ですが、それぞれの橋 部分 名称や役割を理解することはあまりありません。私たちはこのブログ記事で、橋の各部位について詳しく解説し、その重要性を探ります。
例えば、支承や桁など、各部分がどのように協力して橋全体の安定性を保つかに注目します。これらの知識は、私たちの日常生活にも影響を与えるものです。あなたも橋についてもっと知りたいと思いませんか？この記事では、知られざる橋の世界を一緒に見ていきましょう。
橋部分名称の種類と特徴
橋の構造には多くの部分があり、それぞれに特有の名称と役割があります。ここでは、橋部分名称について、その種類と特徴を詳しく見ていきます。各部位は、全体としての安定性や機能性を確保するために重要な役割を果たしています。
主な橋部分名称
私たちがよく目にする橋内の主要な部位は以下の通りです。
- 主桁（しゅけた）: 橋を支える主要な構造物で、車両や歩行者による荷重を受ける。
- 床版（しょうばん）: 車両や歩行者が通過する部分で、主桁に取り付けられている。
- 支承（ししょう）: 橋脚と主桁との接続部であり、荷重を分散させる役割を担っている。
- 橋脚（きょうきゃく）: 橋全体の支持力を提供し、地面から主桁までの距離を支える。
これらは基本的な部位ですが、それぞれが異なる材質や設計によって形状や強度が変わります。また、この他にもサポート機能を持つ要素として「側壁」や「バランサー」が存在します。
特徴的なデザイン要素
さらに深堀りすると、多くの現代橋梁には次のようなデザイン要素があります：
- アーチ型構造: 力学的に優れた形状で、大きなスパンを持つことが可能です。
- 吊り橋技術: ケーブルによって上部から吊ることで大きな荷重にも耐えられる特性があります。
- トラス構造: 三角形に組まれた骨組みで、高い強度と軽量化が図られています。
これらの特定例は、ただ美しいだけでなく、安全性や耐久性も考慮された結果生まれています。このようにして私たちは日常生活で目にする様々なタイプの橋を見ることができ、その背後には複雑かつ精密な工学技術が隠されています。
主な構成要素の役割について
私たちが橋の構造を理解するためには、各部位の役割を知ることが重要です。これにより、橋部分名称がどのようにして全体の安全性や耐久性を確保しているかを明らかにできます。以下では、主要な構成要素それぞれの機能と、それらが相互にどう連携しているかについて詳しく説明します。
主桁（しゅけた）の役割
主桁は、橋全体の骨格であり、車両や歩行者から受ける荷重を支える重要な部材です。この部材は通常、高強度材料で作られており、大きなスパンにも耐えうる設計となっています。また、その形状によって荷重分散能力も異なるため、様々なタイプの主桁が存在します。
床版（しょうばん）の機能
床版は、実際に通行する場所であり、自動車や歩行者が直接接触する部分です。この部材は主桁と密接に結合されており、その剛性や厚さによって荷重を適切に支える役割があります。また、防水処理や摩耗対策も施されており、安全性向上にも寄与しています。
支承（ししょう）と橋脚（きょうきゃく）の協働
支承と橋脚は互いに補完的な関係にあります。支承は主桁と橋脚との接続部分であり、荷重を効率よく分散させることで全体の安定性を保ちます。一方、橋脚自体は地面から主桁までの距離をサポートしつつ、その下部構造として強固な基盤となります。これら二つの要素が一緒になって初めて、大規模な荷重にも耐えうる堅牢な構造物になります。
このように各構成要素には明確な役割があります。それぞれ独自の特性と機能によって協力し合いながら、一つとして欠けても正常には機能しない複雑さがあります。この理解こそが、安全で効果的な橋梁設計につながります。
各部位の機能と重要性
私たちが橋部分名称を理解する上で、各部位の機能とその重要性を知ることは欠かせません。これにより、橋梁全体がどのようにして安全性や耐久性を維持しているのかが明らかになります。以下では、主要な構成要素それぞれの役割と、それらが相互に作用し合う様子について詳しく見ていきます。
主桁（しゅけた）の重要性
主桁は橋梁の中心的な構造要素であり、その強度と安定性は全体の安全に直結します。この部材は通常、高強度コンクリートや鋼材など耐荷重性能に優れた材料で作られており、大きなスパンを支えるためには特別な設計が求められます。また、主桁は荷重を適切に分散させることで他の構成要素への負担も軽減します。
床版（しょうばん）の役割
床版は通行者や車両が直接接触する部分であり、その設計によって交通流動や安全性が大きく影響されます。この部分には防水処理や摩耗対策が施されており、長期間使用する中でもその機能を保つことが求められます。さらに、床版として使われる素材によってもその耐久性は異なるため、選定には慎重さが必要です。
支承（ししょう）と橋脚（きょうきゃく）の連携
支承と橋脚は協力して全体的な安定性を確保しています。支承は主桁から受け取った荷重を地面へ効率よく伝える役割があります。一方で、橋脚自体は地面から主桁までの距離をサポートしながら、その下部構造として強固な基盤となります。この二つの要素によって初めて、大規模な荷重にも耐えうる堅牢な構造物となります。
このように、それぞれの部位には明確で重要な役割があります。それぞれ独自の特性と機能によって協力し合い、一つでも欠ければ正常には機能しない複雑さがあります。この相互作用こそ、安全で効率的な橋梁設計につながる鍵です。
橋を支える技術的要素
橋を支えるためには、様々な技術的要素が相互に作用し合っています。これらの要素は、橋梁の設計や施工時において重要な役割を果たし、安全かつ効率的な構造を実現するための基盤となります。以下では、主要な技術的要素について詳しく説明します。
材料選定の重要性
橋を支えるためには、その材料が持つ特性が非常に重要です。一般的に使用される材料には以下があります：
- 鋼材：高い引張強度と柔軟性を持ち、大きなスパンや重量負荷にも耐えることができます。
- コンクリート：圧縮強度が高く、経済的で長寿命ですが、引張力には弱いため補強が必要です。
- 複合材：軽量で腐食に強く、新しい技術として注目されています。
これらの材料は、それぞれ異なる特性を持ちますので、設計段階で適切な選択が求められます。また、最新の技術進歩によって新しい素材も開発されており、それらも考慮することが大切です。
荷重分散システム
効果的な荷重分散は安全な橋梁設計の鍵です。主桁から床版へ伝わる荷重は以下のように分散されます：
- 主桁から支承への伝達：主桁は集中荷重を受け取り、その力を均等に支承へと分配します。
- 支承から地面への伝達：支承はその下部構造（橋脚など）を通じて、自身が受け取った荷重を地面へ効率よく伝えます。
このようなシステムによって、不均一な荷重でも全体の安定性が保たれます。
振動制御技術
振動制御もまた重要な要素です。風や交通によって生じる振動は、構造物全体に影響を及ぼします。そのため、次のような対策が取られています：
- ダンパー装置：振動エネルギーを吸収し、揺れ幅を減少させる装置です。
- 弾性支持装置：柔軟性ある支持部品であり、小さな変位でも大きく影響されないようになっています。
これらの制御手法によって、安全かつ快適に通行できる環境づくりが可能になります。このように、多様な技術的要素がお互いにつながり合うことで、一つとして欠かすことのできない堅固で機能的な橋梁構造となります。
実際の橋における名称の例
私たちは、実際の橋における名称を通じて、橋部分名称の理解を深めることができます。具体的な例を挙げることで、それぞれの部位がどのように機能し合い、全体として安全で効率的な構造を形成しているかを示すことが重要です。以下に、様々な橋で使用されている名称とその役割について説明します。

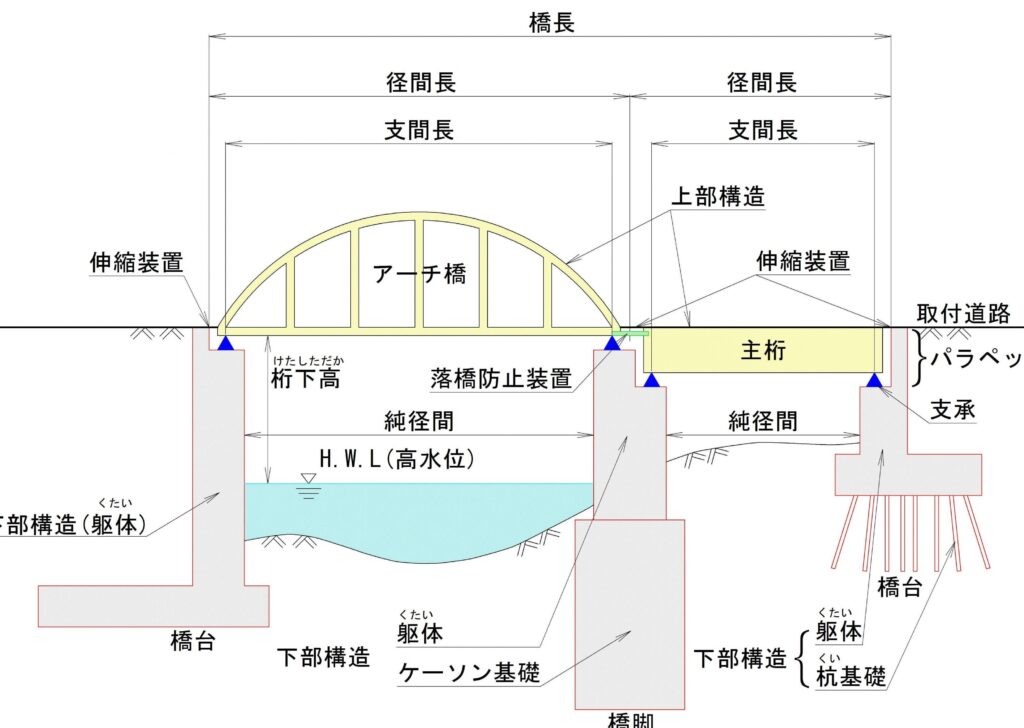

橋の主要部位
- 主桁（おもぎ）：主桁は橋梁全体の荷重を支える中心的な構造物であり、その強度と剛性は非常に重要です。
- 床版（しょうばん）：車両や歩行者が通行する面であり、主桁から受け取った荷重を支承へ伝達します。
- 支承（ししょう）：主桁や床版から受け取った荷重を下部構造へと分散させる役割があります。
- 橋脚（きょうきゃく）：上部構造を支持するために地面に立つ柱状の部分であり、力学的には非常に重要です。
橋名と共に知っておくべきポイント
| 橋名 | 特徴 |
|---|---|
| 明石海峡大橋 | 世界最長の吊り橋であり、大スパン設計が特徴。 |
| 斜張橋 | ケーブルによって支持される独特なデザイン。 |
| アーチ橋 | 自然な曲線形状で美しく、重量分散にも優れる。 |
このような具体例からもわかるように、それぞれの部分名称はその機能や役割によって異なるため、正確な理解が求められます。また、新しい技術や材料が進化する中で、それらはさらに多様化しています。そのため、私たち自身も常に最新情報について学び続ける必要があります。
